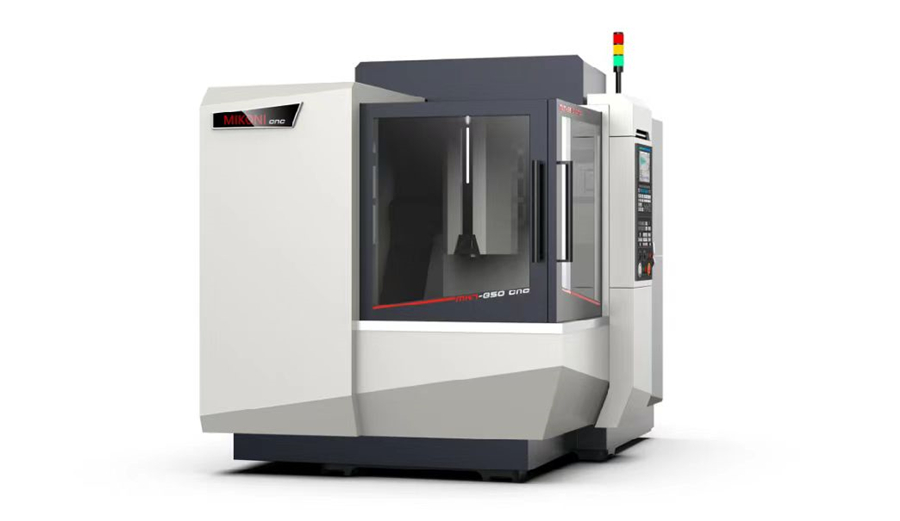

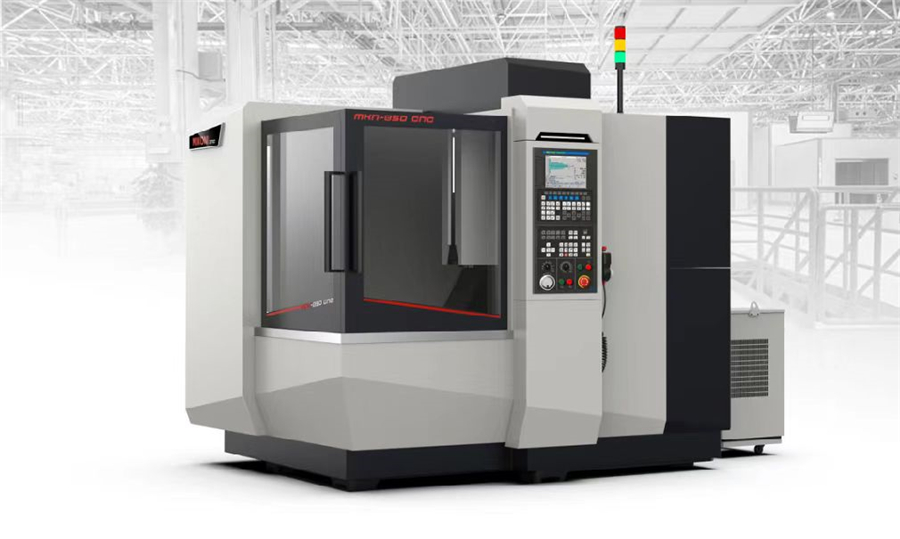

V8-850龙门立式球道磨床
整机特点
V8-850 龙门立式球道磨床：是一款适用于大型球道及滚柱滑块的磨削设备， Z 轴采用6滑块大大提高刚性和稳定性，采用大扭矩主轴提高加工效率，可进行粗磨、半精磨、精磨、超精磨，全程自动修正磨削砂轮，自动补偿功能、自动倒角，具有高刚性、高稳定性、高效率同时保障产品的一致性。
主要配置
|
脂砂铸件 |
数控系统(台湾SYNTEC) |
|
进口导轨(THK·日本) |
伺服驱动电机(台湾SYNTEC) |
|
进口丝杆(日本) |
主轴恒温冷却；自动润滑系统 |
|
电主轴(24000rpm) |
系统分辨小进给0.001mm |
|
机型 |
V8-850 |
|
|
三轴行程 |
工作台安全行程 |
800 |
|
横梁安全行程 |
500 |
|
|
主轴上下安全行程 |
180 |
|
|
工作台 |
工作台尺寸 |
800×500 |
|
工作台承重 |
300KG |
|
|
主轴 |
主轴功率 |
16KW |
|
转速 |
24000rpm |
|
|
主轴形式 |
电主轴 |
|
|
主轴冷却 |
恒温水冷机 |
|
|
丝杆导轨 |
滚珠丝杆 |
D4016/D3210 |
|
三轴导轨 |
HG40/35/30 |
|
|
操作系统 |
数控系统 |
台湾新代 |
|
其它配置 |
砂轮修正器主轴直径 |
φ40/φ52 |
|
电永强力磁台 |
750×200 |
|
|
纸袋过滤机 |
瑞创 |
|
|
油雾分离器 |
普利芬 |
|
|
恒温水冷机 |
瑞科 |
|
|
空调 |
瑞科 |
|
|
气源要求 |
0.4-0.6Mpa |
|
|
润滑方式 |
电动润滑泵 |
|
|
整机重量 |
≈6500KG |
|
注：本公司产品设计不断研究改进，上述规格若有改动，恕不另行通知，以上参数规格如遇缺货、断货使用同等品牌规格替换。
