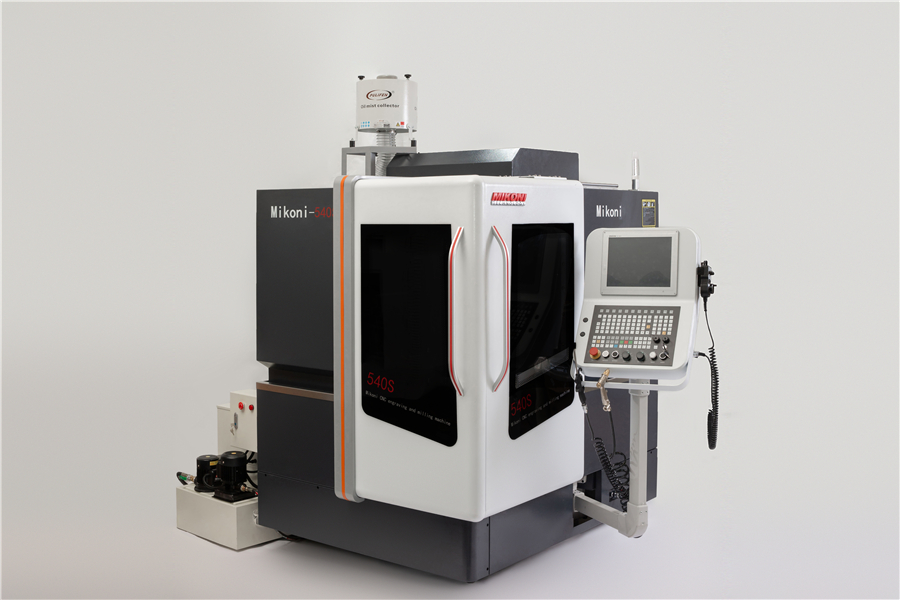

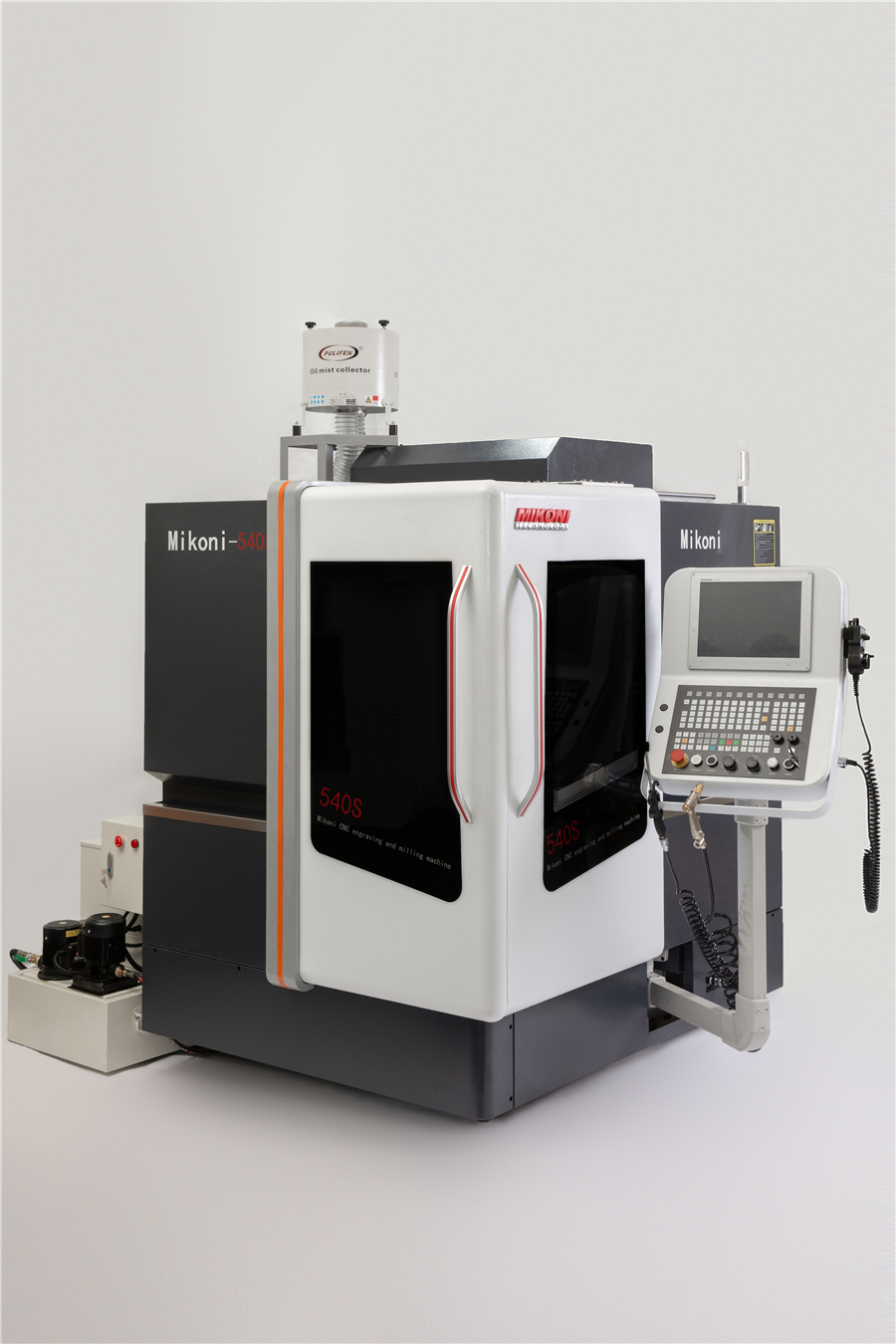

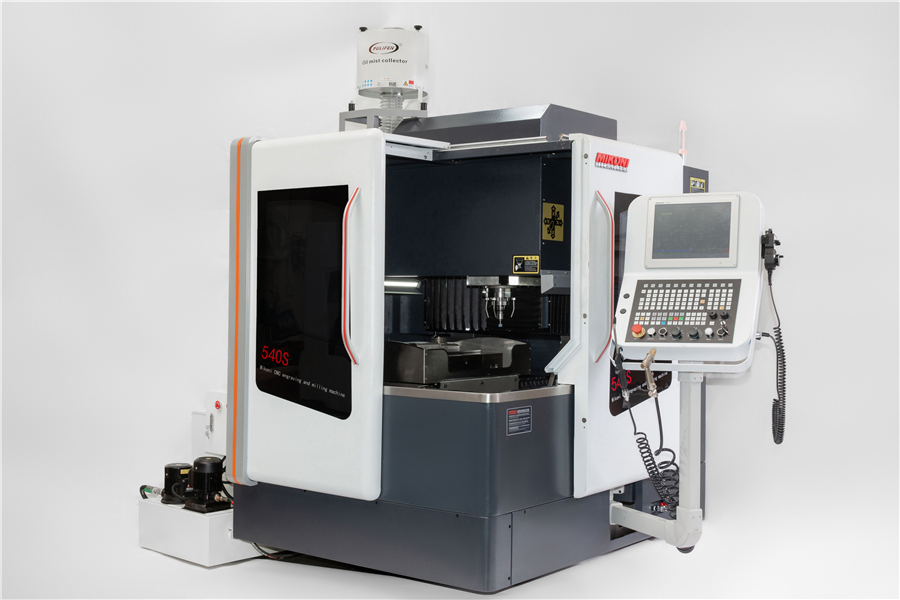

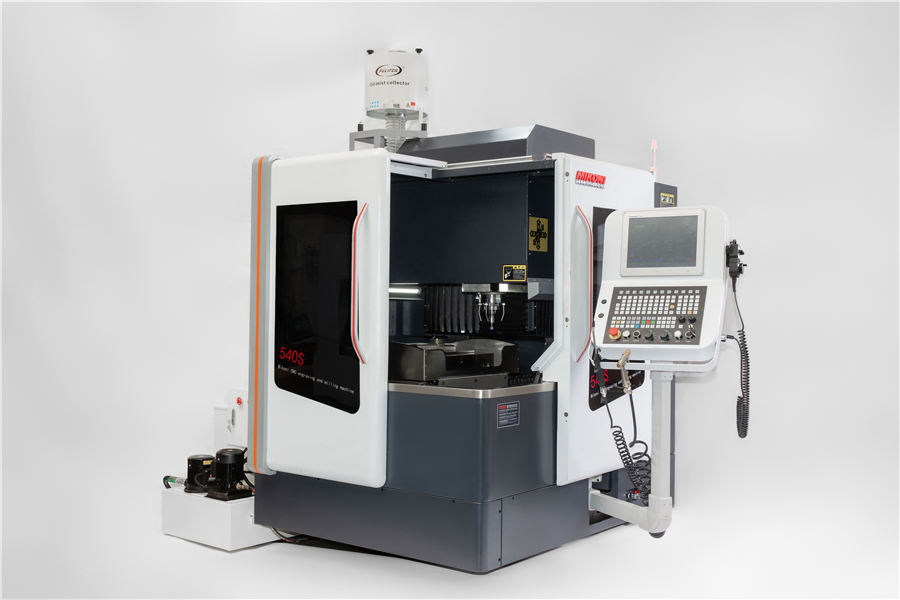

540PQM立式磨床

540PQM立式磨床

浏览次数:650次

所属分类:立式磨床

发布日期:2021-12-30 17:27:54

详情

540立式磨床配置参数

机型:540PQM

整机质量:1300KG
床身材质HT300
运动轴数: X/Y/Z 3 轴联动
极限行程:X/Y/Z 515/410/185
安全行程:X/Y/Z 505/385/175

滚珠丝杠:X/Y/Z 台湾HIWIN D2505C3 双螺母直线导轨X/Y/Z 力士乐/台 湾 HIWIN HG30/25/25H

丝杆轴承数量/轴7003BP4*4PCS

工作台尺寸(mm):500*400 工 作 台 平 面 度 ±0.015
大 通 过 高 度:315mm
大 通 过 宽 度:450mm
T 型槽数量5
T 型 槽 中 心距:72/84/84/72
T 型槽尺寸上高 9*上宽 14/9*22.5
工作台承重:150KG
润滑方式集中润滑/自动油泵
X 轴防护方式SUS304 不锈钢护罩(工作台) Y 轴防护方式 尼龙风琴护罩(横梁)
Z 轴防护方式SUS304 不锈钢护罩(机头) 整机功率 12KW
额定电压380V
主轴功率6KW 模具电主轴(可选配)
主轴转速40000rpm
主轴锥孔规格ER20/25/
刀具直径10/12mm
主轴冷却方式水冷/油冷
磨削冷却方式水冷
主轴冷却系统水冷机/油冷机
环境温度≤50℃

环境湿度<90%
