430PQ系列全罩雕铣机

430PQ系列全罩雕铣机

浏览次数:5864次

所属分类:精雕机

发布日期:2020-12-08 16:36:46

详情

430PQ系列全罩雕铣机采用全新DELTA CNC控制器,采高性价比的嵌入式硬件设计,搭配台达专用伺服系列、主轴,及新一代通讯网络DMCNET进行高速数据传输及控制,满足高速、高精的机械切削加工目的。

430PQ系列全罩雕铣机的优势

1、多核内心,运算更优化

◇嵌入式设计架构:低耗能、减少温升、增加系统稳定性,提高了使用寿命。

◇整合高速/高运算精度芯片:架构实时分工的多控制核心。

◇三大核心:人机操作界面核心、运动控制核心及过程控制核心,藉由各自独立的高速运算器进行处理,提升控制器的处理效能,

◇满足高速、高精的切削需求。

2、精度与平顺度控制

JERK控制,转角降速控制

◇在加工路径的弯道自动降低速度,避免加速度骤然变化,减少机械振动,维持机台长期运作的稳定性与精度。

3、命令精细插补控制

◇台达驱动器执行8kHz高取样的命令细插补,提供细腻平顺的马达位置控制,提高加工表面的精细度。

◇改善命令细微不连续,让回授驱动更加平顺,提高加工精度。

4、进给轴磨擦力补偿

◇使用驱动器16kHz高取样的电流回路直接进行扭矩补正。

◇提供实时且平顺的摩擦力补偿,改善圆尖角,提升加工精度。

5、搭配N系列高解析马达

◇搭配高解析伺服马达,控制精度提升至0.1μm。针对CNC机床,提供贴近客户机械设计需求的马达设计,如惯量,高速马达。

◇提升加工精度及加工平顺度。


430PQ系列全罩雕铣机详细尺寸参数

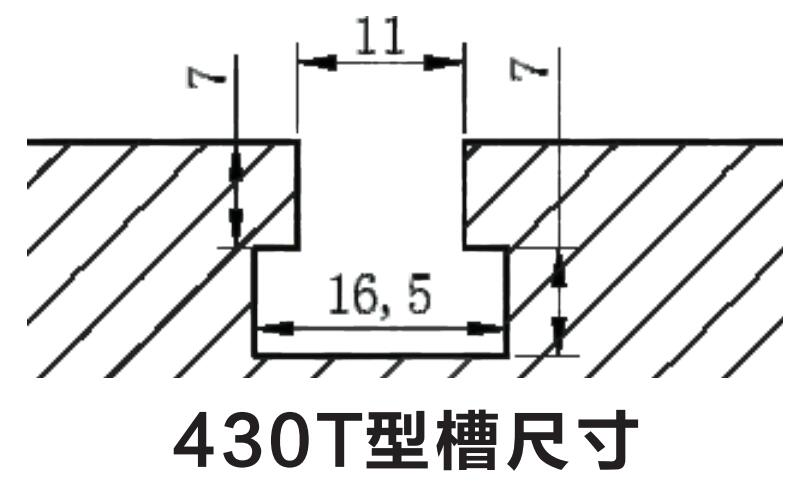

430T型槽尺寸

机型 430P-QA 430P-QB 430P-QC 430P-QD
整机质量 Net weight 720±5KG 760±5KG
床身材质Texture of material HT300 (米汉娜铸铁)
运动轴数 Number of axes X/Y/Z 3轴联动(可扩展第四轴)
极限行程X/Y/Z Limit stroke 415/310/150
安全行程X/Y/Z Effective travel 415/310/150
滚珠丝杠X/Y/Z Ball screw size D2005C3
直线导轨X/Y/Z Linear guide rail size HIWIN HG25/20/20H THK G25/20/20p
丝杆轴承数量/轴 Number of screw bearings 7001BP4*4PCS
各轴直线精度 Linear precision ≯0.015(全行程) ≯0.010(全行程)
各轴垂直度 Verticality ≯0.015(全行程) ≯0.010(全行程)
各轴定位精度 positioning accuracy 0.008/300mm
各轴重复精度 Repetition precision ≯0.005
工作台尺寸(mm) Worktable size 400*300
工作台平面度(mm) Worktable flatness ±0.02 ±0.015
通过高度 Through height 165mm
通过宽度 Through width 340mm
T型槽数量 Number of T groove 4
T型槽中心距 T groove distance 75mm
工作台承重 Max bearing of worktable 90KG
润滑方式 Lubrication system 抵抗式自动供油系统 Resistant automatic fuel supply
X轴防护方式 Protection mode SUS304不锈钢护罩(工作台)
Y轴防护方式 Protection mode 尼龙风琴护罩(横梁)
Z轴防护方式 Protection mode sUS304不锈钢护罩(机头)
整机功率 Maximum power 4.7KW 5.7KW
额定电压 Rated voltage 220V/380V可选
主轴功率 Spindle maximum power 2.2KW模具电主轴 3.0KW恒功率模具电主轴-气动换刀
主轴转速 Spindle speed 24000/12000/8000rpm 18000rpm/8000rpm可选
主轴锥孔规格 Spindle cone hole ER20 ISO20
刀具直径 Maximum tool diameter 6/8/10mm 10/12mm
换刀方式 Changing mode ER螺母 气动松拉刀
刀库容量 Tool storage capacity 8把
主轴冷却方式 Spirdle cooling mode 水冷/油冷
刀具冷却方式 Tool cooling mode 气冷/水冷
数控系统 NC system DeltaNC301总线式 Siemens总线式
界面语言 Interface language 中文/英文
支持编程语言 Programing language 标准G代码、兼容FANUC系统指令
支持编程软件 Programming software UG/SolidCAM/Powermill/MasterCAM/精雕/ArtCAM等
断点续加工 Stop Point Reprocessing Function 支持
I/O接口I/O 24/24(可扩展更多)
支持手轮 Handwheel support
刀具补偿 Tool compensation 支持
系统分辨率 System resolution 0.001mm
小进给量 Minimum feed rate 0.001mm
伺服驱动电机 servo motor 台湾Delta交流伺服750WA2型/Z轴抱闸式 Siemens总线式
快移动速度G0 speed 10M/min
快切削速度G1 speed 8M/min
切削精度 Machining precision 0.01mm(精加工)
切削液循环系统 Cutting fluid system
主轴冷却系统 Spindle cooling system 内嵌冷水机0.4KW
环境温度 Ambient temperature ≤40℃
环境湿度 Ambient humidity <90%
