雕铣机如何接地线?操作步骤与规范要求

时间:2021-04-07 14:51:40 点击:1655 次 来源:洛阳米科尼精密机械有限公司
  雕铣机作为一种数控机床,在精加工行业中有着很好的应用,与其他数控机床一样,雕铣机在安装到场地地面后,也需要进行正确的接地操作,否则产生的静电或磁场干扰可能导致雕铣机加工故障,甚至导致人员触电,那雕铣机如何接地线呢?下面米科尼小编为大家整理了雕铣机接地线的操作步骤与规范要求,以供大家参考。

一、雕铣机接地的目的


  雕铣机接地线的目的是让外壳(人可以接触到的金属部分)与大地(接地)间用电线相连接,在漏电的时候使外壳电位与大地的电位相同而防止触电。另外,机械强电盘接地还可以防止浪涌、静电、电磁波对雕铣机数控系统的侵入,总结如下:
  1、保持雕铣机外壳与大地保持相同电压。
  2、在外部电压异常或发生漏电时保护人员与雕铣机电气不受损坏。
  3、防止浪涌等外部电压对数控系统及设备造成损坏。
  4、防止静电对雕铣机PCB电路板造成损坏。
  5、防止静电和电磁波对雕铣机数控系统造成干扰等。

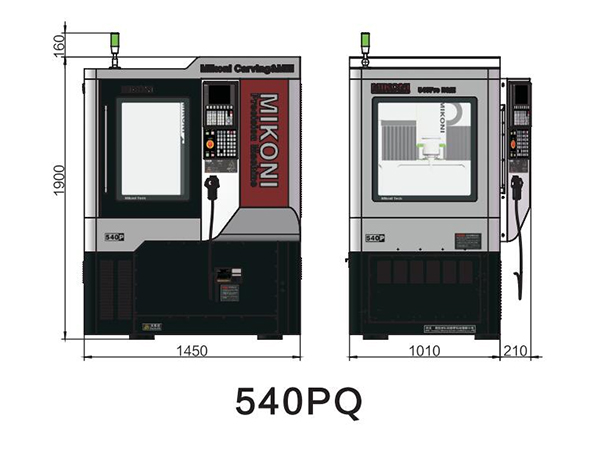

540PQ系列全罩雕铣机

二、雕铣机接地线操作步骤


  1、准备三根规格为3×30的长2.5米的角钢,然后在雕铣机接地地面挖三个30公分的坑,每个坑相隔3米,然后将角钢打入坑中,再用规格为3×30的热镀锌扁钢将其焊接在一起,焊接时要求搭接。
  2、用测量仪测量对地阻值,电阻为0,或在4Ω以下时,说明接地装置合格,即可从上面引出接地线。在引出扁钢顶端钻一个8mm的孔,在对孔进行打磨后,将雕铣机导线穿入孔中并绕出、拧紧。
  3、在雕铣机的导线完成接地作业后,还需要将导线引入电线槽中,让电网里增加一条安全接地线,这时雕铣机接地线作业完成。

三、雕铣机接地规范与要求


  1、具有“电气工程师”资格的人才能进行雕铣机接地作业。
  2、应根据输入电压的不同,应进行C类保护接地或D类保护接地作业。
  3、每台雕铣机都需独立接地,请采用具有防腐蚀性效果的导电性混凝土;其接地线的直径,至少应在14 mm²或以上,且400V系列其接地阻抗不可超过10Ω;接地棒应使用埋入深度大于1m的铜棒,并保证接地线接地锁紧。
  4、建议使用两个DC24V的开关电源,一个供应给I/O(依据接点数自行决定安培数),另一个供应给NC(3安培)和显示屏(1.5安培),以防止I/O电路短路时,殃及NC电路部分。
  5、向控制单元提供24V电源时,如果直接通过继电器等电磁开关器进行DC24V电源的ON/OFF控制,可能由于突入电源导致触点的绕结。用于DC24V通断控制的继电器等应采用触点热容量较大的产品。
540PQ雕铣机
  6、应按照雕铣机厂家提供的相关系统连接说明书要求,对要求进行接地作业的部件,分别按要求连接至公共接地端子台上,强电弱电的公共接地板应分开。
  7、使用个人电脑做DNC/网络连接时,个人电脑电源应使用单相三孔插座,电脑主机外壳一定要和CNC机台共接地;同时建议追加光隔离保护器。
  8、电脑侧一定要用线耳将接地线固定在电脑金属外壳上,并确保紧固和接触良好
  9、电脑接地侧要与雕铣机共地。请使用铜制接地棒,则需打入地下1米以上,接点接触良好并紧固。
  10、要求连接PC的电源插座使用带有双刀双掷开关类型。
  11、使用稳压电源时,应将稳压电源单独接地。
  12、雕铣机强电盘及稳压器在没有接地的状态下,从电源线进入强大的突波干扰,因其经过机床强电盘的不特定路径,CNC单元、驱动单元等多态机器出现故障的可能性将很高。

  关于雕铣机如何接地线,以上就是米科尼小编为大家整理的操作步骤与规范要求,希望能对大家有所帮助。需要大家注意的是,如果有多台雕铣机在同一地面内,在接地线时应采用单独接地,严禁串联接地。洛阳米科尼精密机械有限公司从事雕铣机的研发、生产与销售多年,拥有经验丰富的雕铣机安装和维护团队,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
