雕铣机如何加装对刀仪?安装方法及使用注意事项

时间:2023-12-07 16:16:51 点击:3245 次 来源:洛阳米科尼精密机械有限公司
  对刀的正确性是保证雕铣机加工精度的重要前提,很多人都会选择在雕铣机上面加装对刀仪,从而提高对刀精度,但并不是所有品牌的雕铣机都可以安装对刀仪的,必须要有预留接口才行,那雕铣机如何加装对刀仪呢?下面米科尼小编为大家整理了雕铣机安装对刀仪的方法及注意事项,以供大家参考。

  一、雕铣机加装对刀仪的方法


  1、对刀仪接线:首先把对刀仪电缆线与雕铣机连接,将对刀仪底座固定在工作台上,一般固定在工作台的左上角的行程范围内,以不影响工件加工为宜。

  2、雕铣机设置:然后在雕铣机“系统参数”设置中的“机床配置”里面,选择“使用对刀仪”。

  3、确定对刀位:对刀位是对刀仪的中心位置,使用对刀仪自动对刀时,刀具快速移动到该位置进行对刀。

  4、对刀位设置:雕铣机设置对到位的方法同设置X、Y、Z的起刀点的方法相同,把刀尖移动到对刀仪运动平面的中心位置,记下当前位置,然后在对话框中输入相应值即可。

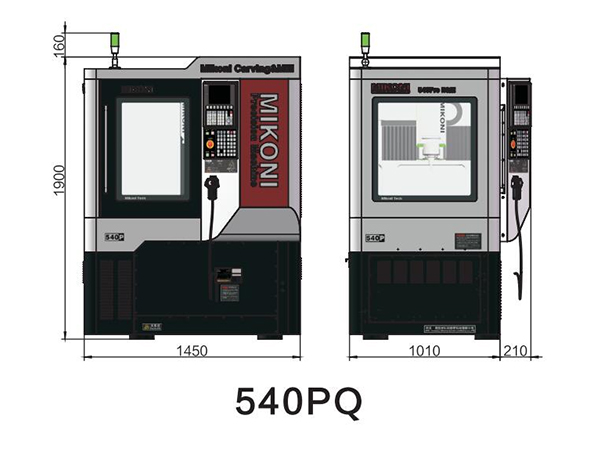

540PQ雕铣机

  二、雕铣机安装对刀仪的注意事项


  1、刀具与对刀仪接触面必须保持垂直,并要保持刀具垂直向下与接触面接触,对刀仪要尽量安装在工作台上铁屑较少的地方,以免影响对刀仪精度。

  2、额定电压范围内使用电压控制在DC10-30V,电流在20A以下,工作环境的温度范围-25℃至70℃之间使用效果更好。

  3、对刀的刀具直径控制在20mm以下,对刀速度控制在50到200mm/min,刀具中心点应对应对刀仪上表面的中心。

  4、使用对刀仪吹气功能的时候,气管外径为6mm,内径为4-5mm,使用时候应注意卫生,清扫接触面附着的铁屑铁末。
540PQ系列全罩雕铣机

  三、对刀仪使用注意事项


  1、刀具和对刀仪接触时不能超过对刀仪的行程,否则刀具容易损坏损伤对刀仪,一般行程为5mm。

  2、用手接触对刀仪接触面时不要立即放开,以免损坏对刀仪的内部结构影响使用效率和寿命。

  3、刀具对刀结束后,必须要垂直提刀离开接触面,不要横向移动,以免损坏对刀仪。

  4、对刀仪接线方式主要有两种,PNP接线和NPN接线,其中绿线均为对刀信号输出,白线均为对刀形成保护,PNP接线时棕线和白线为DC24V,NPN接线时则为OV,接线时候请按照不同的方式连接。

  关于雕铣机如何加装对刀仪,以上就是米科尼小编为大家整理的安装方法与注意事项,希望能对大家有所帮助。需要大家注意的是,部分老式雕铣机虽然也可以加装对刀仪,但需要自行设置接口和功能,这就需要大家联系厂家进行设置。洛阳米科尼精密机械有限公司作为一家小型CNC解决方案提供商,从事雕铣机的研发生产与销售多年,产品被广泛应用与模具加工、铜电极加工等精密零件加工行业,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
