540PQ系列全罩雕铣机

浏览次数：4453次

所属分类：精雕机

发布日期：2020-12-08 16:35:44

资料下载咨询热线17392318133

详情

540PQ系列全罩雕铣机的特点

1、高速多单节预览/曲线拟合

◇通过多节预览速度规划及S型前加减速曲线控制，减少不必要的降速以及加减速时造成的振动，缩短加工时间,让机台运行更平顺,保持高加工精度。
◇平顺的加减速控制，提高加工精度,延长机器使用寿命。
◇将小直线段拟合成曲线，可避免转角的速度不连续，进而提高加工进给率与加工精度。

2、断点搜寻再启动

◇使用内部的程序断点行号信息，可快速搜寻先前程序断点行号/序号单节，再由程序再启动功能恢复为正常的程序执行并接续加工。
◇程序再启动更有效适用于大档案的断点搜寻及再启动。大幅缩短重复加工之时间。

3、数据同步管理(PC→NC)

◇通过TCP/IP通讯联机的方式，可建立PC与NC之间的传输联机，使用者可经由PC进行NC端的档案管理作业，NC端也可存取或使用PC的磁盘空间，在数据管理与备份支持上提供使用者一个管道。

4、MLC在线编辑&在线监控

◇提供MLC在线编辑，方便维修人员进行修改及编辑。USB装置可随时汇入更新MLC程序。
◇IO接点状态及缓存器数据变化可随时监控，以利程序开发与维护除错。

5、伺服自动调校

◇在进行调适机台时提供有效的增益调整工具，达到控制特性。
◇求取控制回路中惯量数值，带宽和增益值，将相关的增益参数自动算出并且传入服务器中，使伺服系统发挥效能。
◇共振抑制设定可消除机台的共振效应。

6、手轮模拟操作

◇进行初次加工可使用手轮模拟，操作手轮转动可精确控制机台加工速率，确保对刀及进刀的正确性，防止人员操作疏失而造成设备的损坏。

540PQ系列全罩雕铣机详细尺寸参数

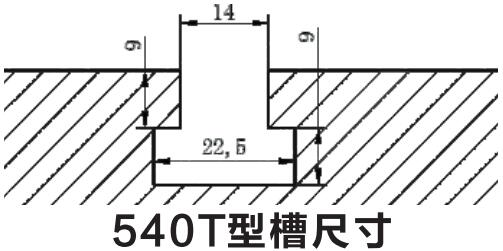

540T型槽尺寸

机型	54OP-BA	540P-BB	540P-BC
整机质量 Net weight	≈1200KG
床身材质 Texture of material	HT300(米汉娜铸铁）
运动轴数 Number of axes	X/Y/Z 3轴联动（可扩展第四轴）
极限行程X/Y/Z Limit stroke	515/410/185
安全行程X/Y/Z Effective travel	515/385/175
滚珠丝杠X/Y/Z Ball screw size	D2505C3
直线导轨X/Y/Z Linear guide rail size	HIWIN HG30/25/25H
丝杆轴承数量/轴 Number of screw bearings	7003BP4*4PCS
各轴直线精度 Linear precision	≯0.02(全行程)
各轴垂直度 Verticality	≯0.02(全行程)
各轴定位精度 positioning accuracy	0.008/300mm
督轴重复精度 Repelition precision	≯0.005
工作台尺寸(mm) Worktable size	500*400
工作台平面度（mm ) Worktable flatness	±0.025
通过高度 Through height	215mm
通过宽度 Through width	450mm
T型槽数量 Number of T groove	5
T型槽中心距 T groove distance	72/84/84/72mm
工作台承重 Max bearing of worktable	150KG
润滑方式 Lubrication system	抵抗式自动供油系统 Resistant automatic fuel supply
X轴防护方式 Protection mode	SUS304不锈钢护罩（工作台)
Y轴防护方式 Protection mode	尼龙风琴护罩（横梁)
Z轴防护方式 Protection mode	SUS304不锈钢护罩（机头）
整机功率 Maximum power	6.8KW	8.9KW
额定电压 Rated voltage	220V/380V可选
主轴功率 Spindle maximum power	3.5KW模其电主轴		5.5KW气动换刀
主轴转速 Spindle speed	24000/12000/8000rpm		18000rpm/8000rpm
主轴锥孔规格 Spindle cone hole	ER20		ISO30
刀具直径 Maxcimum tool diameter	8/10/12mm		12/14mm
换刀方式 Changing mode	ER螺母		气动松拉刀
刀库容量 Tool storage capacity	无
主轴冷却方式 Spindle cooling mode	水冷/油冷
刀月冷却方式 Tool cooling mode	气冷/水冷
数控系统 NC system	MK609D
界面语言 Interface language	中文/英文
支持蝙程语言 Programing language	标准G代码、兼客FANUC系统招令
支持编程软件 Programming softwaere	UG/SolidCAMPowermill/MasterCAM/精雕/ArtCAM等
断点续加工 Stap Point Reprocessing Function	支持
I/O接口 I/O	24/24(可扩展更多）
支持手轮 Handwheel support	是
刀具补偿 Tool compensation	支持
系统分辨率 System resolution	0.001mm
小进给量 Mlinimum feed rate	0.001mm
伺服驱动电机 servo motor	国产400W	台湾Delta-B2
快移动速度G0 speed	8M/min	10M/min
快切削速度G1 speed	6M/min	8M/min
切削精度 Machining predision	0.02mm (精加工)	0.01mm(精加工)
切削液循环系统 Cutting fluid system	有
主辅冷却系统 Spindle cooling system	内嵌冷水机Cooling-water machine
环境湿度 Ambient temparature	≤50℃
环境湿度 Ambient humidity	<90%
