液压夹具

液压夹具

浏览次数:4903次

所属分类:工装夹具

发布日期:2022-01-10 15:42:22

详情

  液压夹具与气动夹具原理相同,其不同点为动力源区分,液压夹具动力来源于液压泵装置,通过油缸或其它执行元件作为输出力。其优点在于稳定性高,夹持力大,适用于大批量零件加工和自动化生产。液压夹具是通过液压控制实现对工件的自动定位、支承、夹紧的夹具。具有使用便利、工作平稳、夹紧力大、可靠的特点。广分应用于加工中心、数控车床、自动化生产线等工作领域。

  液压夹具的工作原理

  利用液压控制完成夹具和工件的夹紧、抬起和移动,能够减少工件在加工过程中因夹具而发生的振动变形,既能在粗加工时承受大的切削力,也能保证在精密加工时的准确定位,还能完成手动夹具无法完成的支撑、夹紧和快速释放。


  液压夹具液压夹具的优势

  1、保证加工精度:通过液压夹具安装定位,可以准确确定机床和刀具与工件之间的相对位置,保证加工精度和稳定度。
  2、提高生产效率:液压夹具不用找正可迅速定位和夹紧工件,可以提高生产效率,操作简单,有效降低生产成本。
  3、扩大机床的工艺范围:利用液压夹具可以改变原机床的用途同时扩大机床的使用范围,实现一机多能。

  4、减轻工作强度:用液压夹具夹工件更加方便、快捷、操作过程中可以节省员工的劳动强度和人工。


  液压夹具的种类

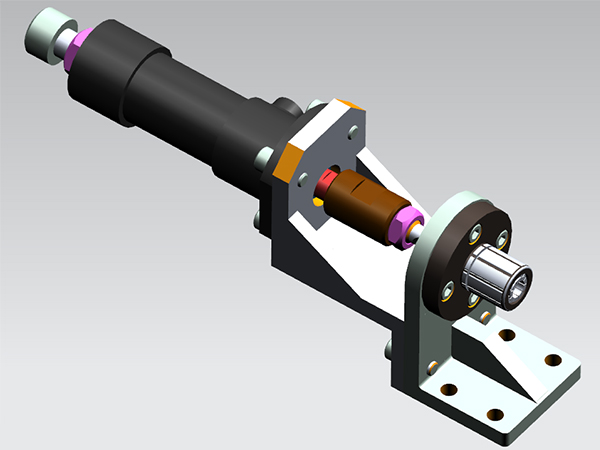

  液压涨轴夹具

液压涨轴夹具
  夹具本体由连接部和涨紧部组成,夹具本体内部设置一空腔,该空腔贯穿连接部与涨紧部;连接套固定设置在夹具本体的连接部内,与夹具本体同轴;拉杆与连接套的内壁滑动连接,并与连接套同轴;拉杆与涨紧部之间的空腔内装有液性塑料,拉杆用于推动空腔内的液性塑料;涨紧套固定套设在夹具本体的涨紧部上;定位套固定套设在夹具本体的连接部上,并与涨紧套首尾相接;加压螺钉,设置在夹具本体涨紧部的前端,与空腔同轴。液压涨轴夹具有效防止和减轻了零件变形,加工效率高,降低了工人的劳动强度,加工出来的零件具有较高的精度和互换性,并且易于制造和维护。

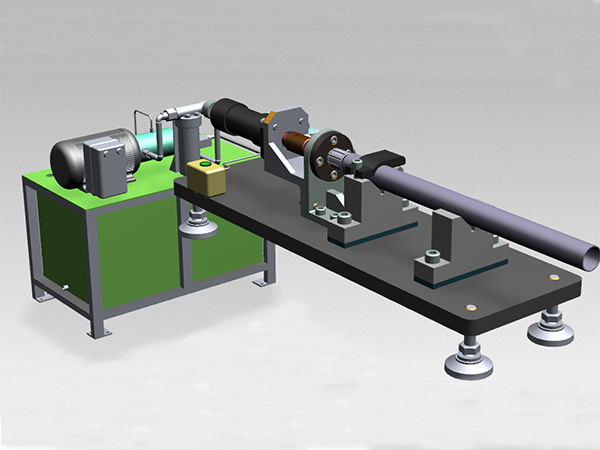

  液压圆管修复夹具

液压圆管修复夹具

  液压夹具能保证工件在规定的位置上准确的定位和牢固的夹紧,并能通过浮动支撑减少加工中的振动和变形,还能利用自动控制压板的压紧和抬起在加工中让开夹紧位置。液压夹具既能在粗加工时承受大的切削力,也能保证在精密加工时的准确定位,还能完成手动夹具无法完成的支撑、夹紧和快速释放。

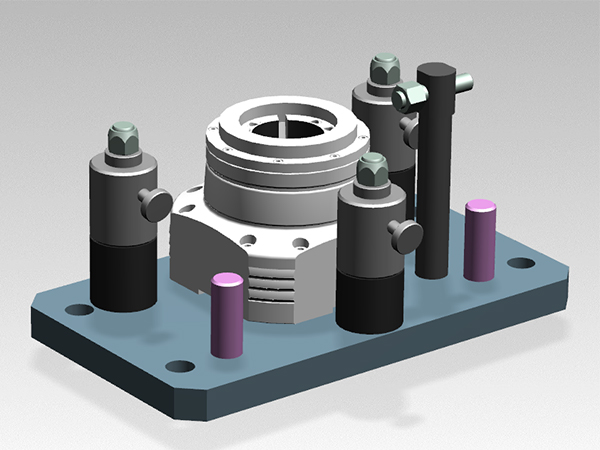

  内孔夹持夹具

内孔夹持夹具

  内孔夹持夹具以套类零件的内孔及夹具两端中心孔精确定位,夹具两端圆螺母快速夹紧,通过推力盘推动胀紧盘,使胀紧盘的外周面夹紧套类零件的内孔。包括对称设置在本体轴两侧的内孔夹紧装置,在本体轴的两端中心内,设有精密中心孔套。夹紧装置包括推力胀紧机构、锁紧机构,推力胀紧机构分别套装在本体轴的两侧,其内侧通过紧固件与本体轴内侧的轴肩固定连接,其外侧设有锁紧机构,该推力胀紧机构的外周面套在所夹持的工件内孔中。
