  零点快换夹具的概念为快速高效的进行夹具更换,可替代传统的定位销+螺栓的锁紧方式,更换后夹具无需再次找正,大大减少夹具的更换时间,并保证其重复定位精度。

零点系统

ZPS零点定位系统

  零点装夹系统(ZPS)实现了定位和锁紧同时完成,在确保重复定位精度的同时,将夹具的装、卸和更换时间缩短。系统可以采用气动或液压解锁,正向锁紧的定位模块可以让操作员以更高的精度和更少的力气快速更换大型、小型夹具。

  •重复定位精度<0.005mm

  •将安装时间缩短

  •硬化不锈钢结构(AISI 440B)

  •整合安全系统

  •强力锁紧

快换系统

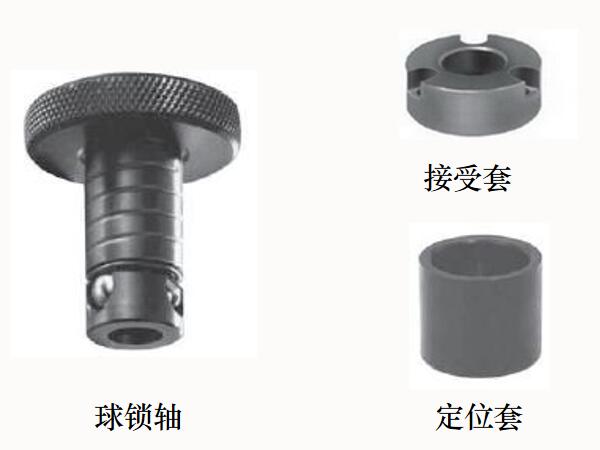

球锁快速装夹系统

  球锁快速装夹系统的工作原理并不复杂,类似传统的定位销+螺栓组合。不同的是,其定位和锁紧是同时完成的,一步到位,球锁组件使用时定位元件为2套同时使用。

  •重复定位精度<0.013mm

  •将安装时间缩短

  •黑色氧化处理(AISI 43040)

  •强力锁紧
