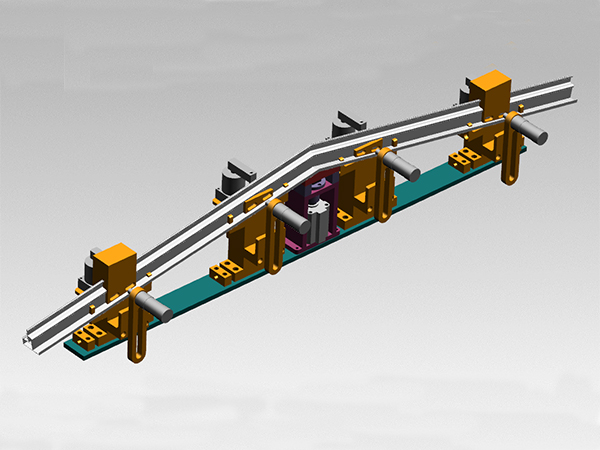

  焊接夹具是为保证焊件尺寸大小,提高装配精度和效率,防止焊接变形所采用的夹具。在焊接过程中,合理的夹具结构,有利于合理安排流水线生产,便于平衡工位时间,降低非生产用时。

焊接夹具的设计

  1、在设计焊接夹具之前,应先了解生产纲领、产品结构特征、工艺需要及生产线布置方式,作好充分的工艺调研,参照国内外先进的夹具结构,并结合实际情况确定夹具总体方案。诸如是固定夹具还是随行夹具,机械化、自动化水平是高是低,几种车型主要夹具是否混型共用等。

  2、根据焊件结构特点及所需焊接设备型号、规格,确定定位及夹紧方式,同时根据冲压件的工艺特点及后续装配工艺的需要,选择合适的定位点及关键定位点。

  3、主体机构确定后便可确定辅助装置,如水、电、气回路,气、液动元件以及覆盖件外部焊点所需保护铜板等。

  4、因焊接夹具总体结构都很庞大,空间结构及尺寸复杂,所以其设计应采用坐标法及模块化设计的方法,以提高设计效率。

  5、在进行夹具的具体结构设计时,应尽可能多的采用标准化元件,或提高自身的通用化、系列化程度。
