数控雕铣机有哪几部分组成?作用各是什么?

时间:2020-12-21 11:37:20 点击:1128 次 来源:洛阳米科尼精密机械有限公司
  数控雕铣机是采用计算机控制加工功能,实现数字控制雕铣工作的技术密集度及自动化程度很高的机电一体化加工设备,是数控技术与铣床相结合的产物,主要用于各种平面类零件、变斜角类零件、曲面零件以及其他复杂的高精度零件等,为了帮助大家更清楚的了解数控雕铣机,下面米科尼小编就为大家介绍数控雕铣机有哪几部分组成。


  一、控制介质


  控制介质是指将零件加工信息传送到数控装置去的程序载体,有多种形式,随着数控装置类型的不同而不同,常用的有磁盘、移动硬盘、U盘等。随着计算机辅助设计/计算机辅助制造(CAD/CAM)技术的发展,在CNC数控雕铣机设备上,可利用CAD/CAM软件先在计算机上编程,然后通过计算机与数控系统通信,将程序和数据直接传送给数控装置。

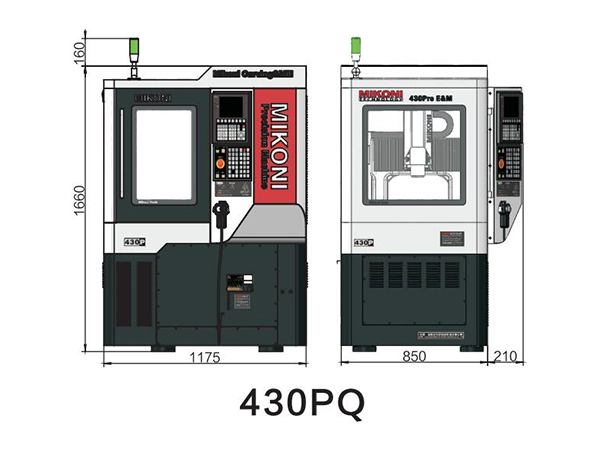

米科尼430PQ雕铣机

  二、数控装置


  数控装置是数控雕铣机(精雕机)的核心装置,现代数控装置通常是一台带有专门系统软件的专用计算机。它由输入装置(如键盘)、控制运算器和输出装置(如显示器)等构成。它接收控制介质上的数字化信息,经过控制软件或逻辑电路进行编译、运算和逻辑处理后,输出各种信号和指令,控制雕铣机的各个部分,进行规定的、有序的运动。


  三、伺服机构


  伺服机构是数控雕铣机的执行机构,由驱动装置和执行部件(如伺服电动机)两大部分组成。它接受数控装置的指令信息,并按指令信息的要求控制执行部件的进给速度、方向和位移。指令信息是以脉冲信息体现的,每一脉冲使机床亦动部件产生的位移量为脉冲当量。常用的脉冲当量为0.001~0.01mm。目前数控雕铣机的伺服机构中,常用的位移执行机构有功率步进电动机、直流伺服电动机、交流伺服电动机等。


  四、辅助控制装置


  辅助控制装置是介于数控装置和机床机械、液压部件之间的强电控制装置。它接受数控装置输出的主动变速、刀具选择和交换、辅助动作等指令信息,经过必要的编译、逻辑判断、功率放大后,直接驱动响应的电气、液压和机械部件,以完成各种规定的动作。此外,有些开关信号经过它送到数控装置进行处理。由于可编程控制器(PLC)具有响应快、性能可靠、易于使用、编程和修改程序,并可直接驱动机床电气等特点,现已广泛用于数控雕铣机的辅助控制装置。

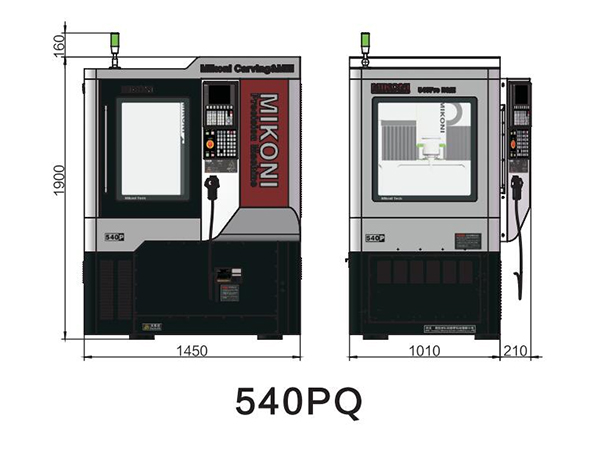

米科尼540PQ雕铣机

  五、检测反馈装置


  检测反馈装置将数控雕铣机各个坐标轴的实际位移量、速度参数检测出来,转换成电信号,并反馈到机床的数控装置中。数控装置将反馈回来的实际位移量、速度值与质量设定值进行比较,判断是否一致,并发出相应的指令,控制伺服机构按指令设定值运动,纠正所产生的的误差。检测反馈装置通常安装在数控雕铣机的工作台或丝杠上。检测装置的检测元件有多种,常用的有直线光栅、电光编码器、圆光栅、编码尺等。


  六、机床本体


  机床本体是数控雕铣机的主体,是用于完成各种加工的机械部分,包括主运动部件、进给运动执行部件(如工作台、滑板及其传动部件)和床身、立柱、支承部件等。

  关于数控雕铣机有哪几部分组成,以上就是米科尼小编为大家整理的全部内容了,希望能对大家有所帮助。其实数控雕铣机除了可以铣削普通铣床加工的零件外,还能铣削其不能加工的零件,这也是数控雕铣机铣削更加高精度零件和复杂零件的主要因素。洛阳米科尼精密机械有限公司主要从事研发生产雕铣机、数控加工中心等产品,其中雕铣机系列产品在精密五金零件、3C电子行业以及模具、高光倒角等加工领域中有着很好的适用性,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
