CNC数控加工中心怎么调水平?水平度调整方法

时间:2021-10-29 14:05:08 点击:15271 次 来源:洛阳米科尼精密机械有限公司
  零件的精密加工不仅需要采用精度更高的机床,同时也需要保证机床的安装水平度满足要求,CNC数控加工中心同样如此,如果水平度调整不到位,很容易影响到各轴的加工精度,那CNC数控加工中心怎么调水平呢?下面米科尼小编就为大家介绍加工中心水平度的调整方法,以供参考。

  一、水平仪的调整方法


  调整机床的水平度主要依靠两个水平仪,一般要求精度在0.02mm/每格,但在在调整加工中心的水平度之前,需要先对水平度测量仪器进行校准调整。水平仪的调整方法为:
  1、将水平仪放置在相对水平(不能超出水平仪的量程)的平台上一个固定的位置,记住水平仪的气泡的左端或右端的刻度;
  2、将水平仪旋转180°,然后看水平表左端或右端的刻度,如果与之前相同,则可以直接使用,否则就要通过调整旋钮来反复调整水平仪,使之旋转180°之后两头的刻度相同即可。

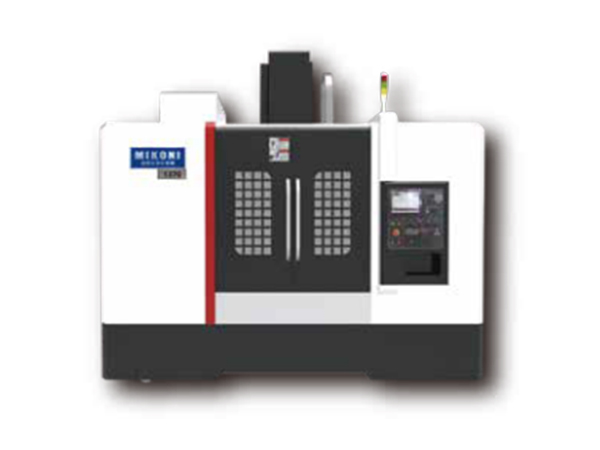

MKN-1370加工中心

  二、CNC数控加工中心水平度调整方法


  调整加工中心的水平度,需要将两个水平仪放置于工作台的中心,并在水平面相互垂直,然后通过观察水平仪气泡位置调整机床地脚螺栓,具体方法如下:
  1、水平仪正确摆放后,调整加工中心地脚螺栓,使水平仪气泡置于中心点;
  2、移动Y轴测量前后二点,观察两支水平仪气泡走向,再决定调整地脚螺栓;
  3、调整气泡在低处时,将地脚螺栓顺时针方向旋转,直到前后两点的XZ平面的水平仪在1/4格内,YZ平面上的水平仪在0.04m/m以内;
  4、调整完后将Y轴移动至行程中间处,XZ及YZ平面的水平气泡须在中间位置;
  5、移动Y轴前、中、后三点,测其差值上限为0.04mm/m(约2格);
  6、移动Z轴前、中、后三点,测器差值上限为0.04mm/m(约2格);
  7、将加工中心地脚螺栓上的螺帽拧紧固定。

  关于CNC数控加工中心怎么调水平,以上就是米科尼小编为大家整理介绍的加工中心水平度调整方法,希望能对大家有所帮助。洛阳米科尼精密机械有限公司作为一家专注研发、制造各类数控机床的加工中心厂家,不仅可以提供质量稳定的数控加工中心,还能提供完善的售后服务,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
