数控雕铣机的机床坐标系及其方向确定方法

时间:2020-12-21 13:52:27 点击:1900 次 来源:洛阳米科尼精密机械有限公司
  数控雕铣机以其更广泛应用领域和产品加工精度被越来越多的人选择,而对于初次接触数控雕铣机的人来说,在进行数控编程时,总是容易搞混机床的坐标系情况。通常数控雕铣机的坐标系主要分为机床坐标系与编程坐标系,这里米科尼小编就为大家介绍数控雕铣机的机床坐标系及其方向确定方法,以供大家参考。

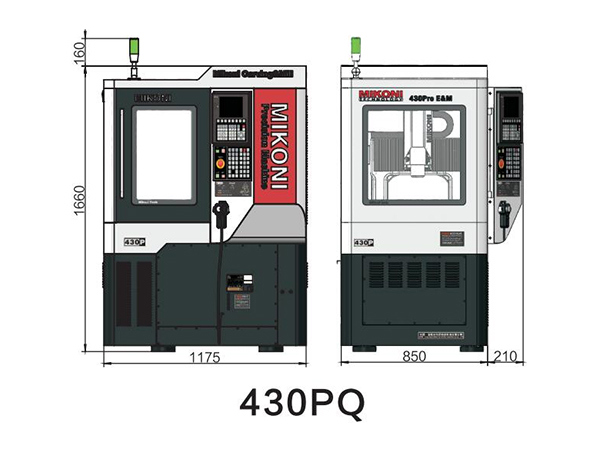

430PQ系列全罩雕铣机


  一、数控雕铣机的机床坐标系


  1、雕铣机相对运动的规定


  数控雕铣机的加工动作主要分刀具的动作和带加工产品的动作两部分,在确定机床坐标系的方向时,始终认为工件静止,而刀具是运动的。这样编程人员在不考虑机床上工件与刀具具体运动的情况下,就可以依据工件的样图,确定数控雕铣机的加工过程。

  2、雕铣机机床坐标系的规定


  在数控雕铣机上,机床的动作是由数控装置来控制的,为了确定数控雕铣机上的成形运动和辅助运动,必须先确定机床上运动的位移和运动方向,这就需要通过坐标系来实现,这个坐标系被称为机床坐标系,也叫标准坐标系。在数控雕铣机显示屏上常见的“机械坐标”就是指机床坐标系的坐标值。

  3、X、Y、Z坐标轴相互关系


  在数控雕铣机上,机床有横向运动、纵向运动以及垂直运动,分别称为X、Y、Z坐标轴,他们之间的相互关系由右手笛卡儿直角坐标系决定,如图所示:

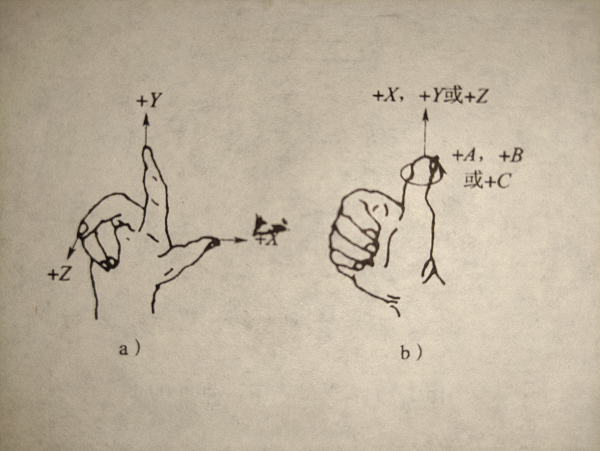

右手直角坐标系

  (1)伸出右手的大拇指、食指和中指,并互为90°。大拇指代表X坐标,食指代表Y坐标,中指代表Z坐标。
  (2)大拇指的指向为X坐标的正方向,食指的指向为Y坐标的正方向,中指的指向为Z坐标的正方向。
  (3)围绕X、Y、Z坐标旋转的旋转坐标分别用A、B、C表示,根据右手螺旋定则,大拇指的指向为X、Y、Z坐标中任意轴的正向,则其余四指的旋转方向即为旋转坐标A、B、C的正向。

  二、机床坐标系方向的确定方法


  对于机床坐标系的方向,均将增大刀具与工件距离的方向确定为各坐标轴的正方向。

  1、Z坐标方向


  Z坐标的运动方向是由传递切削动力的主轴所决定的,即平行于主轴轴线的坐标轴为Z坐标,Z坐标的正向为刀具离开工件的方向。如果雕铣机的有几个主轴,则选一个垂直于工件装夹平面的方向为Z坐标方向,

  2、X坐标方向


  X坐标平行于工件的装夹平面,一般在水平面内。确定X坐标的方向时,由于精雕机主要以刀具做旋转运动进行切削,所以要分两种情况:
  (1)Z坐标水平时,观察者沿刀具主轴向工件看时,+X运动方向指向右方;
  (2)Z坐标垂直时,观察者面对刀具主轴向立柱看时,+X运动方向指向右方。

  3、Y坐标方向


  在确定X、Z坐标的正向方向后,可以用根据X和Z坐标的方向,按照右手直角坐标系来确定Y坐标的方向,如下图:

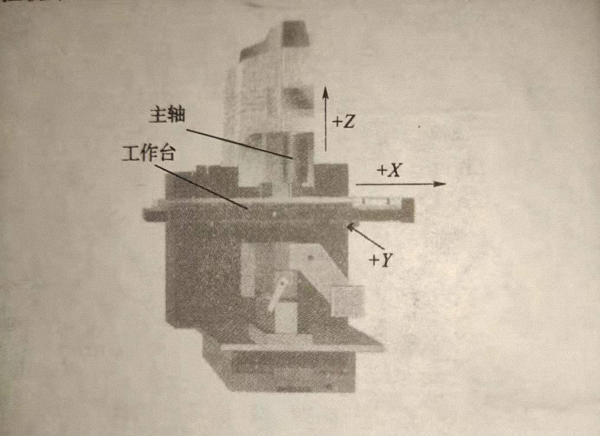

机床坐标系

  以上就是米科尼小编为大家介绍的数控雕铣机的机床坐标系及其方向确定方法,希望能对大家有所帮助。洛阳米科尼精密机械有限公司主要从事研发生产雕铣机、数控加工中心等众多数控机床产品,作为小型CNC解决方案提供商,生产的雕铣机具备可靠的机床结构,广泛应用于3C电子行业、小型模具铜电极加工、高光倒角加工以及工艺品制造等,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
