加工中心的选刀和换刀指令是什么?选刀换刀编程方法

时间:2021-03-11 10:21:49 点击:21739 次 来源:洛阳米科尼精密机械有限公司
  加工中心与其他数控机床一样,都是根据提前编制好的数控程序进行零件自动化加工的,而与其他普通的数控机床不一样的地方就在于,cnc加工中心设置有刀库和刀具交换装置,可以通过程序实现刀具的自动选刀和换刀,下面米科尼小编就为大家介绍加工中心的选刀和换刀指令,以及常用的换刀程序编制方法。

  一、加工中心的选刀和换刀指令


  1、加工中心选刀指令


  加工中心的选刀是指从刀库中按指令要求选出要用的刀具,转到换刀位置,为下次换刀做好准备,其指令格式为:
  T××
  如:T01、T15等,代表选择编号为01的刀具和编号为15的刀具。

  2、加工中心换刀指令


  加工中心的换刀是指把刀库中正位于换刀位置的刀具与主轴上的刀具进行自动交换,其指令格式为:
  M06
  执行M06换刀动作时,先完成主轴准停动作,然后才执行换刀动作。

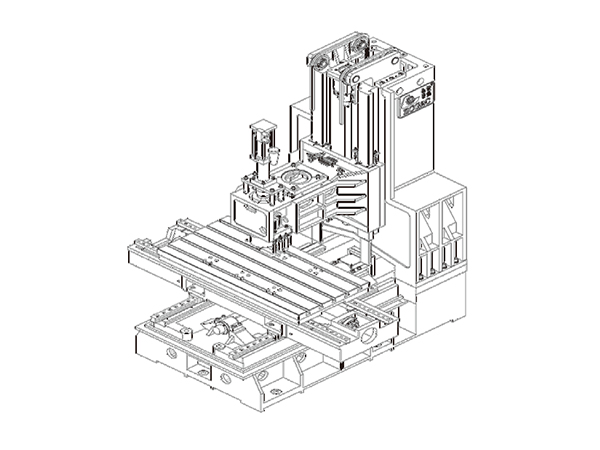

MKN-1160L加工中心

  二、加工中心常用换刀程序编制方法


  不同的加工中心,其换刀程序不同,通常选刀和换刀分开进行。换刀完毕启动主轴后,方可执行后面的程序段。选刀可与机床加工重合起来,即利用切削时间进行选刀。多数加工中心都规定了换刀点位置,主轴只有运动到这个位置,机械手或刀库才能执行换刀动作。cnc数控加工中心常用换刀程序一般有两种编制方法:

  方法一:


  N01 G91 G28 Z0 T02
  N20 M06
  即一把刀具加工结束,主轴返回机床参考点后准停,然后刀库旋转,将需要更换的刀具停在换刀位置,接着进行换刀,再开始加工。选刀和换刀先后进行,机床有一定的等待时间。

  方法二:


  N10 G01 X_Y_Z_T02
  ……
  ……
  N80 G91 G28 Z0 M06
  N90 G01 X_Y_Z_T03
  ……
  这种方法的找刀时间和机床的切削时间重合,当主轴返回换刀点后立刻换刀,因此,整个换刀过程所用的时间比方法一要短一些。

  以上就是米科尼小编就为大家介绍加的工中心的选刀和换刀指令,以及常用的换刀程序编制方法,其实在单机作业时,可以不考虑上述两种换刀方法的区别,而在柔性生产线上则有实际的作用,希望能对大家有所帮助。洛阳米科尼精密机械有限公司是一家专注于机床研发、制造与销售的数控加工中心厂家,自2012年从事数控机床的研发生产,公司产品广泛应用于自动化精密零件加工、汽车零部件精加工等领域,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
