cnc数控加工中心面板按键说明详细图解

时间:2021-07-27 17:51:24 点击:56852 次 来源:洛阳米科尼精密机械有限公司
  cnc数控加工中心是主要依靠数控系统操控机床进行加工的,操作人员通过面板按键输入各种指令向数控系统传达零件加工信息,然后数控系统读取指令后操控机床各轴和刀库进行零件自动化加工。一般加工中心的面板上有着很多的按键,每个按键都代表着不同的指令,如果按错,就会导致加工中心数控系统进行错误的机床操作,为帮助大家避免这种错误,米科尼小编这里为大家整理了cnc数控加工中心面板按键说明图解,以供大家参考。

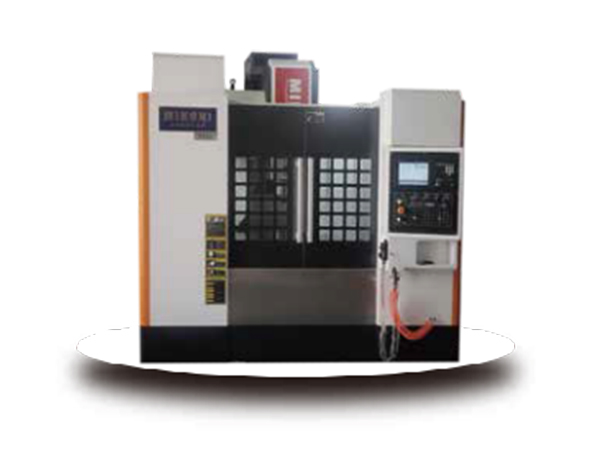

MKN-855V加工中心

  一、cnc数控加工中心面板按键说明图


  由于加工中心的生产厂家众多,所以使用的系统和面板也略有不同,但功能和操作方法是基本一致的,这里米科尼小编以FANUC-0i-MATE系统为例,为大家讲解其面板上的按键功能。这种系统的操作面板主要由上下两部分组成,上半部分为数控系统操作面板,下班部分为机床操作面板。

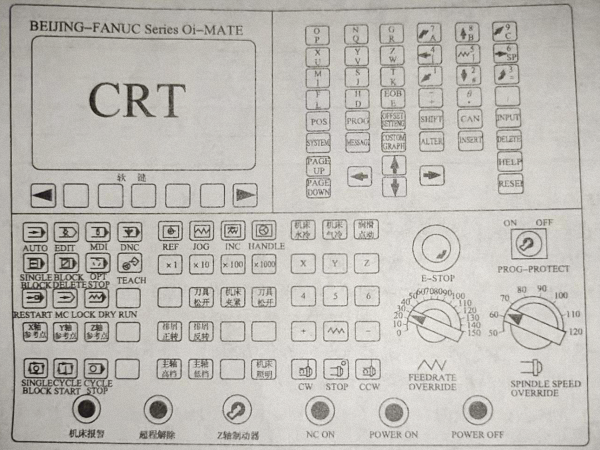

以FANUC-0i-MATE为数控系统的加工中心总面板图

  二、加工中心数控系统操作面板按键说明


  cnc加工中心的数控系统操作面板主要由CRT显示器和MDI键盘两部分组成,显示器下方有一排软按键,这一排软按键的功能根据屏幕中对应的提示来指定,各MDI按键功能如下:
  1、数字键、字母键:数字和字母的输入。
  2、EOB:程序段结束符的插入。
  3、POS:显示刀具的坐标位置。
  4、PROG:在EDIT方式下编辑、显示存储器里的程序,在MDI方式下输入及显示MDI数据,在AUTO方式下显示程序指令值。
  5、OFFSET SETTING:设定、显示刀具补偿值、工件坐标系、宏指令变量。
  6、SYSTEM:用于参数的设定、显示,自诊断功能数据的显示。
  7、MESSAGE:系统(NC)报警信号显示,报警记录显示。
  8、GRAPH:用于图形显示。
  9、SHIFT:上档功能键。
  10、CAN:删除键,用于删除末尾输入的字符或符号。
  11、INPUT:输入键,用于参数或补偿值的输入。
  12、ALTER:替代件,程序字的替代。
  13、INSERT:插入键,程序字的输插入。
  14、DELETE:删除键,删除程序字、程序段及整个程序。
  15、HELP:帮助键。
  16、PAGE UP:向前翻页键。
  17、PAGE DOWN:向后翻页键。
  18、CURSOR:光标移动键。
  19、RESET:复位键,使所有功能停止。

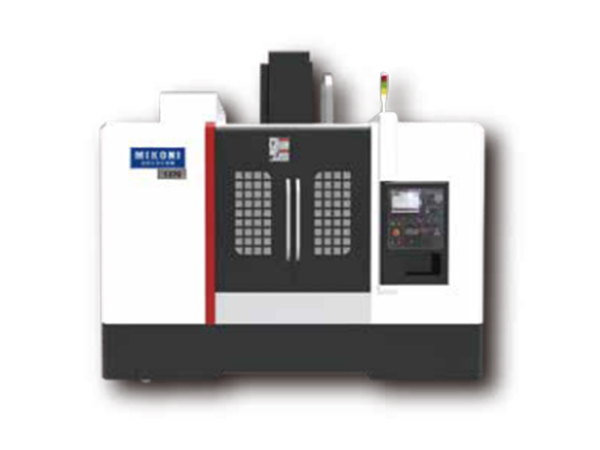

MKN-1160L加工中心

  三、加工中心机床操作面板按键说明


  1、POWER ON:按下该按钮,向机床润滑、冷却等礼破部件供电。
  2、POWER OFF:按下该按钮,则机床润滑、冷却等机械部件断电。
  3、NC ON:按下该按钮,向机床CNC部分供电。
  4、E-STOP:紧急停止按钮,当出现紧急情况时,按下此按键,机床及CNC装置随即处于急停状态。此时机床报警指示灯亮。要消除急停状态,可顺时针转动急停按钮,使按钮向上弹起,并按下复位按钮“RESET”键。
  5、AUTO:自动执行键,按下此按键,可自动执行加工程序。
  6、EDIT:编辑键,按下此按键,可以对储存在内存中的程序、数据进行编辑操作。
  7、MDI:手动数据输人,在此状态下,可以输人单一的命令或儿段命令并立即按下循环启动按钮使机床动作,满足工作需要。
  8、DNC:在线加工,在此状态下,通过计算机与CNC的连接,可以使机床直接执行计算机等外部输入/输出设备中存贮的程序。
  9、REF:手动返回参考点,在此状态下,可以执行返回参考点的功能,当相应轴返回参考点指令执行完成后,对应轴的返回参考点指示灯亮。
  10、JOG:手动连续进给,先按下轴选择按钮X或Y或Z,再按下方向选择按钮“+”或“-”不放,该指定轴即沿指定的方向进给,进给速率可通过进给速度倍率旋钮(FEEDRATE OVERRIDE)进行调节。
  11、INC:增量进给(点动),先选择进给轴,再选择增量步长(×1或×10或×100或×1000),每按次方向按钮,刀具向相应方向移动一定距离。
  12、HANDLE:手摇脉冲发生进给操作,在手摇脉冲发生器进给方式中,刀具可以通过旋转挂在机床上的手摇脉冲发生器使刀具进行移动。
  13、SINGLE BLOCK:单段运行,按下此按钮后,每按一次循环启动按钮,机床执行一段操作后暂停。
  14、BLOCK DELETE:程序段跳过,当此按钮按下后,程序段前加“/”符号的程序段将被跳过不执行。

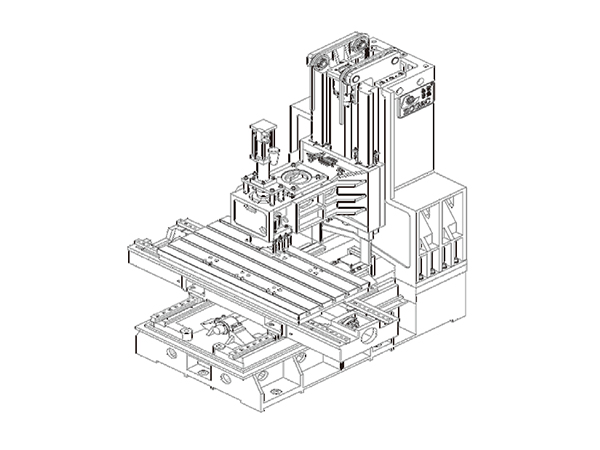

MKN-1370加工中心
  15、OPT STOP:选择停止,当此按钮按下后,在自动执行的程序中出现MO1指令时,程序将停止执行。再次按下循环启动按钮后,系统将继续执行M01以后的程序。
  16、RESTART:程序重启,按下此按钮后,程序将重新启动。
  17、MC LOCK:机床锁住,按下此按钮后,在自动运行过程中刀具的移动功能将被限制执行,但不禁止执行M、S、T指令。
  18、DRY RUN:空运行,按下此按钮后,在自动运行过程中刀具按参数指定的速度快速运行,该功能主要用于检查刀具的运行轨迹是否正确。
  19、CYCLE START:循环启动开始,在自动运行状态下,按下此按钮后,机床自动运行加工程序。
  20、CYCLE STOP:循环启动停止,在机床循环启动状态下,按下该按钮,程序运行及刀具运动将处于暂停状态,其他功能如主轴转速、冷却等保持不变。再次按下循环启动按钮后,机床重新进入自动运行状态。
  21、CW:主轴正转,在HANDLE模式或JOG模式下,按下此按钮,主轴将顺时针转动。
  22、CCW:主轴反转,在HANDLE模式或JOG模式下,按下此按钮,主轴将逆时针转动。
  23、STOP:主轴停转,在HANDLE模式或JOG模式下,按下此按钮,主轴将停止转动。
  24、SPINDLE SPEED OVERRIDE:主轴转速倍率调整旋钮,可对主轴转速进行50%~120%范围内的无级调速。
  25、FEEDRATE OVERRIDE:进给速度信率旋钮,可对进给速度在0%~150%范围内进行调节。

  以上就是米科尼小编为大家整理的cnc数控加工中心面板按键说明,希望能对大家有所帮助。洛阳米科尼精密机械有限公司作为一家专注于机床研发、制造、销售、服务的数控加工中心厂家,产品线覆盖了各类数控机床,包括小型CNC加工中心、立式加工中心、龙门加工中心、雕铣机等,产品广泛用于航空航天、军工、仪器仪表以及模具加工和汽车零部件精加工等领域,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
