CNC加工零件装夹的方法有哪些?各有什么特点

时间:2021-03-26 15:25:37 点击:4050 次 来源:洛阳米科尼精密机械有限公司
  CNC数控加工大幅降低了人工操作机床造成的操作失误,而且还能大幅提高零件的加工效率,尤其是对于精度要求较高的零件来说,CNC精密零件加工更能保证产品的合格率。但所有的零件精度以及加工效率的提高,都需要保证零件的装夹正确,否则再好的CNC机床也可能出现加工失误,那CNC加工零件装夹的方法有哪些呢?下面米科尼小编就为大家介绍几种主要的零件装夹方法及其特点,以供大家参考。

CNC加工零件装夹的方法


  1、直接找正装夹法


  直接找正装夹是将零件装在机床的卡爪上,然后按零件的某个或某些表面,用划针或用百分表等量具进行找正,以获得零件在机床上的正确位置。在零件旋转的过程中,百分表的指针发生偏转就说明未安装好,应调整卡爪的位置,知道百分表指针不动为止。

  2、划线找正装夹法


  这种装夹方法是按图纸要求在零件表面上事先划出位置线、加工线和找正线,装夹零件时,先按找正线找正零件的位置,然后夹紧零件。通常在零件旋转过程中,划针头与零件的找正线不重合说明未安装好,需要调整卡爪位置,直至划针头与找正线重合。

  3、使用夹具装夹


  使用夹具装夹,零件在夹具中可迅速而正确的定位和夹紧,但要求夹具能满足零件加工过程中的定位稳定性和可靠性,以及具有足够的承载或加持力度,同时还要能满足在调整或更换过程中重复定位的可靠性。

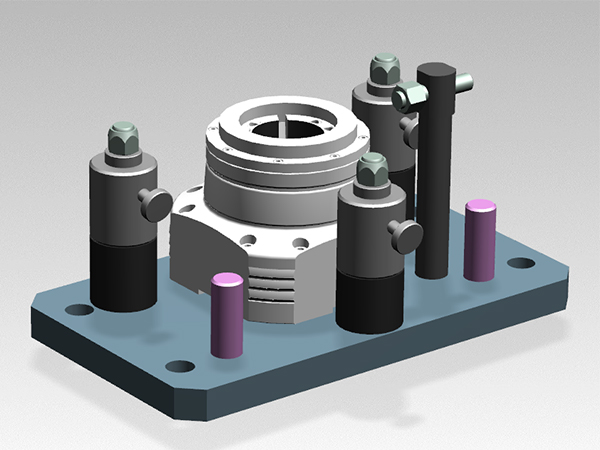

液压涨轴夹具

各零件装夹方法的特点


  1、直接找正装夹:直接找正装夹的效率较低,但找正精度可以很高,适用于单件小批量生产或定位精度要求特别高的场合。

  2、划线找正装夹:划线找正装夹不需要专用设备,通用性好,但效率低,精度也不高,通常划线找正精度智能达到0.1~0.5mm,此法多用于单件小批量生产中铸件的粗加工工序。

  3、夹具装夹:使用夹具装夹零件,效率高、定位精度好而可靠,还可以减轻操作人员的劳动强度,降低对操作人员技术水平的要求,因此广泛应用于各种零件加工类型。

  关于CNC加工零件装夹的方法有哪些,以上就是米科尼小编为大家介绍的全部内容了,希望能对大家有所帮助。其实零件的装夹主要目的就是定位和夹紧,从而保证零件具有正确的加工位置和刚性。洛阳米科尼精密机械有限公司从事数控机床的研发生产多年,同时拥有多年的CNC精密零件加工经验,加工范围包括精密组件加工、五金零件加工和铝部件加工等,可根据客户需求定制,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
