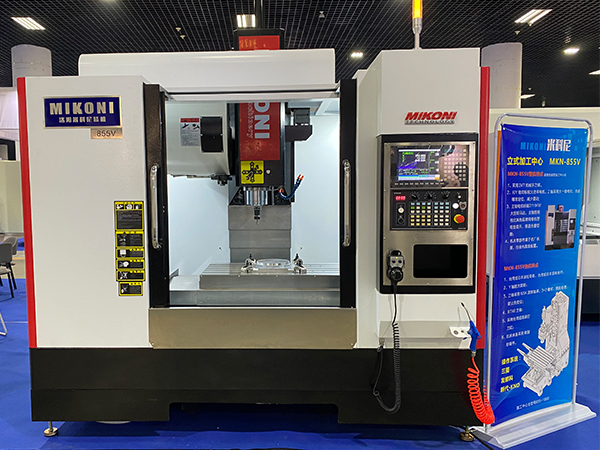

数控机床是在普通机床基础上,上采用数控系统进行控制的自动化零件加工设备,其中CNC数控加工中心是集合了多种加工方式的数控机床,它的数控系统能够在断电的情况下保存各种加工参数与机床参数,这都归功于内置的电池,如果电池没电,所有保存的数据都会丢失,那CNC数控加工中心电池怎样更换呢?下面米科尼小编为大家整理了具体的更换方法与步骤,以供大家参考。
一、CNC存储器备份用电池的更换方法与步骤
加工中心CNC存储器中的电池用于保存零件程序数据、偏置数据、系统参数等数据。当电池电压低时,画面上会显示“BAT”符号的报警。当显示“BAT”符号时,需要在一周内更换电池,如果不更换电池,存储器中的内容会丢失。如果电池电压很低,存储器不能再备份数据,在这种情况下,如果接通控制单元的电源,因存储器中的内容丢失,会引起910系统报警(SRAM奇偶报警),更换电池后,需全清存储器内容,重新送数据。
更换电池时,控制单元电源必须接通,当电源关断时,拆下电池,存储器的内容会丢失。一定要注意。电池更换不正确,将引起爆炸,更换电池要使用指定的电池。正确的更换电池步骤如下:
1、准备锂电池。
2、接通CNC的电源,大约五分钟。
3、参照加工中心厂家发行的说明书,打开装有CNC控制器的电柜门。
4、存储器使用的备份电池装在主板的前面。捏住电池盒盖的上、下部向外拉,将电池盒盖取出。
5、向外取下主板上的插头(CP8)。
6、将新电池电缆插头插入主板上。
7、将电池装入盒内,再将电池盒装上去。
8、关上机床的电柜门。
9、接通CNC电源,检查显示单元的画面上有没有报警。
二、分离型编码器电池的更换方法与步骤
当加工中心装备有脉冲编码器、直线尺等编码器时,除安装存储器备份电池外,还要装编码器用的电池。当出现NO.307或NO.308APC报警信息时,就需要在一周内按照要求更换电池。如不更换,位置丢失,就必须再次手动回参考点。通常一个电池单元能够将6个脉冲编码器的现在位置保存以一年,当电池电压低时,CRT上显示报警306-308,当出现APC307报警时,应尽快更换电池,通常能使用2到3周,具体时间取决于编码器的个数。具体更换步骤如下:
1、准备4节商业干电池。
2、接通CNC的电源。如果在断电的情况下更换电池,将使存储的机床位置丢失,换完电池后必须回原点。
3、松开电池盒盖上的螺钉,将其移出,参照加工中心厂家的说明书确定电池盒的安装位置。
4、更换盒中的电池,注意更换电池的方向,插入电池,有两个头向前,两个头向后。
5、更换完电池后,盖上电池盒盖,操作过程完成。
三、脉冲编码器的电池的更换方法与步骤
当CNC数控加工中心使用a系列伺服放大器时,脉冲编码器的电池放置在a系列伺服放大器上。这种情况下用的是锂电池。按以下方法来更换电池(注意:电池更换不正确,可能引起危险):
1、接通机床电源。为了安全,更换电池时要注意在急停状态,以防更换电池时机床溜车。
2、取下a系列伺服放大器前面板上的电池盒。握住电池盒上下部,向前拉,可以把电池盒取出。
3、取下电池插头。
4、更换电池,接好插头。
5、装上电池盒。
6、关上加工中心(CNC)电源。
关于
CNC数控加工中心电池怎样更换,以上就是米科尼小编为大家整理的具体更换方法与步骤了,希望能对大家有所帮助。不难看出加工中心拥有电池的部件还是有多种的,需要根据具体的警报提示进行分别更换,才能保证数据的存储安全。洛阳米科尼精密机械有限公司作为专注机床研发、制造、销售与服务的CNC数控加工中心厂家,从事数控机床的研发生产多年,产品被广泛应用于医疗器械、航空航天以及汽车零部件等精加工领域中,深受广大客户的认可,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
