数控加工中心会有信号干扰吗?抗干扰措施有哪些?

时间:2021-03-29 14:31:43 点击:1233 次 来源:洛阳米科尼精密机械有限公司
  数控加工中心的主要控制部分就是数控系统,以及数控系统控制的各驱动机构,其主要原理就是利用电磁脉冲信号控制驱动机构进行运作的,而一般加工车间的电网中会存在大量的其他设备的电磁或电气信号,那数控加工中心会有信号干扰吗?下面米科尼小编就详细为大家进行解答,以供大家参考。

数控加工中心的信号干扰


  在加工中心的实际操作过程中,有些操作人员就会遇到数据在传输过程中发生变化、误差增大、局部装置或整个系统出现异常的情况,甚至在维护人员听到故障描述后也会感到莫名其妙,其实这些情况的出现,大概率就是加工中心受到了车间电网中其他电磁或电气信号的干扰,具体干扰源可分为三种:

  1、电源干扰


  由于车间电网覆盖范围广,同时存在多种设备共享一个电网,这时电网内部的变化,如电源开关操作、雷击浪涌、大型电力设备起停、交直流传动装置引起的谐波、电网短路暂态冲击等,都会通过输电线路传到电源边,使电压暂变,导致电网电压波动。此外,电源线在传输过程也会产生噪声以及快速瞬变的脉冲串,污染电网,进而造成加工中心信号干扰。

  2、辐射干扰


  电磁或电场在自然界中无处不在,而在车间中也会有各种电磁辐射,比如由伺服放大器产生的噪音,经由动力电缆的辐射可对周围的电子设备造成干扰,动力电缆就像发射天线一样向四周发射噪音干扰信号,这时加工中心除了受到电场的作用外还受到了磁场的作用,由于工作环境的恶劣性,不可避免的会出现信号干扰。

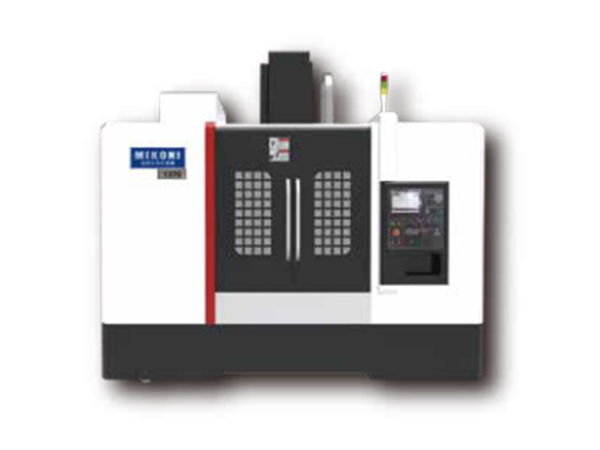

MKN-1370加工中心

  3、数字和模拟信号干扰


  由于数控加工中心中有很多的电气元件,而用来传递信号的电缆在走线过程中会由于模拟信号输出设备,或由私服驱动器/变频器产生的干扰引起误动作发生,继而影响加工中心的正常运作。此外,用来传递I/O输入/输出信号的频率受到时钟频率和谐波干扰,加上线路走线不当,使数字信号线和模拟信号线不可避免的会受到外来干扰信号的干扰,各种信号线相互之间也会通过线间耦合等产生干扰。

数控加工中心的抗干扰措施


  1、隔离技术


  隔离就是用隔离元器件将干扰源隔离,以防干扰窜入设备,保证加工中心的正常运行。常见的隔离方法有光电隔离、变压器隔离和继电器隔离等方法。

  2、滤波技术


  滤波技术是抑制干扰的一种有效措施。在数控加工中心上,为了抑制高频对数控装置的干扰,可采用低通滤波器滤除电路中的高频成分,改善电源质量。对于各类触点或开关,在闭合或断开瞬间因触点抖动所引起的干扰,抑制感性负载在切断电源瞬间所产生的反向势,可以采用阻容滤波来排除,这样可以将电感线圈的磁场释放出来的能力,转化为电容器电场的能量储存起来,以降低能耗。

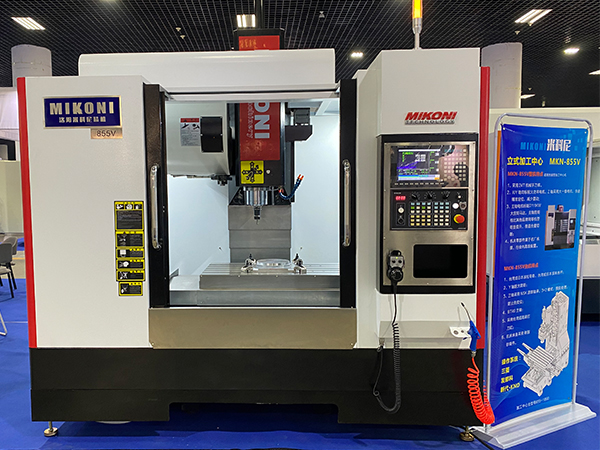

855加工中心

  3、接地处理


  接地的目的有两个:一是为了减小干扰;二是为了人身安全。为了降低安全事故的发生,安全接地保护接地端子与电气设备的机壳底盘等应实现良好的搭接,做到真正的和大地相连:
  (1)在加工中心的电柜中,接地排厚度不得低于3mm(铜板),接入大地的接地电阻应小4欧姆;
  (2)系统内的保护地线,应用尽量粗和短的黄绿双色线连接到接地排上,并且避免构成环路;
  (3)为了避免数控加工中心在工作过程中的共地线阻抗干扰和地环路干扰以及共模电流辐射干扰发生,工作接地极为重要,工作接地方式有浮地、单点接地、多点接地和混合接地。

  通过以上米科尼小编的介绍,关于数控加工中心会有信号干扰吗大家应该都心理有数了,而抗干扰的措施除了上述的几种外,还有一种就是用软件来识别有用信号和干扰信号,并过滤干扰信号的方法,也是比较有用的。洛阳米科尼精密机械有限公司是集研发、制造、销售、服务于一体的cnc数控加工中心厂家,拥有多年的数控机床研发生产经验,能够为大部分精加工行业提供CNC解决方案,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
