常见的加工中心刀库有几种?安装时要注意什么?

时间:2021-06-25 17:45:19 点击:4077 次 来源:洛阳米科尼精密机械有限公司
  加工中心作为一种集多种加工方式为一体的数控机床,不仅在加工过程中十分的便捷,相对于普通的数控机床来说,多种刀具的一次性设置也能大幅降低加工辅助时间,这是因为加工中心通常都安装有刀库,可以实现刀具的自动更换,那常见的加工中心刀库有几种呢?安装刀库时由需要注意什么呢?下面米科尼小编就为大家做详细介绍。

  一、常见的加工中心刀库种类


  刀库系统是加工中心自动化加工过程中需储刀和换刀的一种装置,主要由刀库和换刀机构构成,根据刀库的容量、外形和取刀方式大概可以分为以下几种:

  1、斗笠式刀库


  斗笠式刀库是数控加工中心常见的一种刀库,其刀库形状像个大斗笠而得名。一般储刀的数量在8到24把,具有体积小、安装方便、故障率少等特点,所以在立式加工中心应用比较常见,但换刀需要的时间4到6秒左右。
  斗笠式刀库换刀过程:斗笠式刀库在换刀时整个刀库向主轴平行移动,首先取下主轴上面原有的刀具,当主轴上面的刀具进入刀库卡槽时,主轴向上移动脱离刀库,然后刀库转动,目标刀具对准主轴正下方,主轴下移,使刀具进入主轴锥孔内,刀具加紧后,刀库退回,完成整个换刀过程。

  2、圆盘式刀库


  圆盘式刀库可以叫做机械手刀库和刀臂式刀库,在每一个地方都不同叫法,但都是一样的,都是圆盘式刀库。圆盘式刀库的换刀速度快、结构复杂、价格贵,圆盘式刀库换刀速度在4秒之内,其换刀动作是:由机械手臂从刀库以及主轴上同时拔刀经过180°旋转安装到主轴和刀库上,就完成了其换刀过程。
  圆盘式刀库可以至多可以装载40把刀具,但是对刀具的重量限制极其严格,装载的刀具一旦超过刀库的承受范围,刀具就会很容易从刀库甩出,容易造成事故发出。此外,它对刀具的长度也有一定的限制,如果刀具长度超过规定尺寸,在换刀过程中就会与刀具碰撞,就会造成刀库和刀具的损坏。

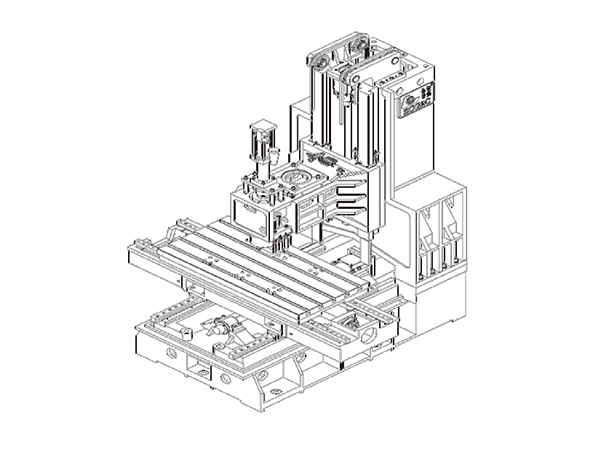

855加工中心

  3、链条式刀库


  链条式刀库在立式加工中心中并不常见,一般主要用于大型的卧式加工中心,链条式刀库可以储存数量较多的刀具,一般都是在20把以上,有些可以储存到120把以上,它是由链条将要换的刀具传到指定的位置,在由机械手将刀具装到主轴上。
  链条式刀库容量大,到刀库定位精度低。链式刀库的链条式结构,决定了刀库自身存在着明显的缺陷;机械刚性差,传动间隙大,造成刀库定位精度差,常引起机床故障。换刀时间也比较长。

  4、格子箱刀库


  刀库的形式还有很多,值得一提的是格子箱式刀库。其中单面式格子箱刀库由于布局不灵活,通常安置在工作台上,应用较少;而多面式为减少换刀时间,换刀机械手通常利用前一把刀具加工工件的时间,预先取出要更换的刀具(所配数控系统应具备该项功能)。
  该刀库占地面积小,结构紧凑,在相同的空间内可以容纳的刀具数目较多。但由于它的选刀和取刀动作复杂,现已较少用于单机加工中心,多用于FMS(柔性制造系统)的集中供刀系统。

  二、加工中心刀库安装注意事项


  1、安装前先检查刀库外观有无破损,油漆是否刮花,是否缺少零部件,及时向质检反应。缺少的零部件不要到仓库里随便拆装。
  2、圆盘刀库调试前要先检查刀库刀臂与刀套的中心是否正确,方法,按电磁阀强制刀套向下,装上对刀仪,旋转刀臂,用对刀棒检查中心是否正确。
  3、刀库正常使用气压为6+/-1Mpa。
  4、检查刀臂刀爪伸缩头固定螺丝是否锁紧。
  5、刀库调试过程中尽量用首轮移动,不要用快速位移。
  6、调试完成后对刀仪一定要拿出来。
  7、更换皮带、主轴或电机后,一定要重新检查刀库高度与角度,如果没时间,一定要写警示条,勿动刀库。
  8、打刀缸上的松刀、紧刀开关不要压得太松或太紧,其次固定螺丝一定要锁紧。
  9、打刀量一定要调,不带刀库可以尽可能调大一些,带刀库的要调至90到1mm。其次,如果打刀缸漏油的话要及时向质检反映。
  10、在调试过程中,如果发现刀库异响、零部件损坏、刀套上下快慢不对、或刀盘、刀臂旋转错误要及时向质检反映。
MKN-1160L加工中心
  11、用手动扳手旋转刀臂后,手动保险一定要归原位。
  12、刀库定位销一定要铰孔,确定定位销打紧,如果是松的,要换位置重新打。
  13、刀库撞刀后要保留现场,时间通知质检技术进行检查。
  14、换刀前要关好门窗,工作台垫上足够的纸皮保护工作台。
  15、换刀过程中不要随便停止刀库。
  16、安装机床或重接外接电源时,要检查电源相序是否正确,方法:按刀库正转,看是否为顺时针旋转。
  17、在刀库换刀过程中,严禁按复位键。
  18、机床三轴回零时,刀臂要在原位。
  19、斗笠刀库出机前一定要装上护照并且固定刀盘。

  关于常见的加工中心刀库有几种,以上就是米科尼小编为大家介绍的全部内容了,需要大家注意的是,在选用加工中心刀库时,并不是容量越大就越好的,大容量往往伴随着更大的尺寸和占地面积,这会使选刀时间增加,所以根据实际需求选用刀库才是更好的。洛阳米科尼精密机械有限公司作为一家专注研发、制造、销售、服务的加工中心厂家,可以为不同的企业提供不同规格和用途的数控加工中心,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
